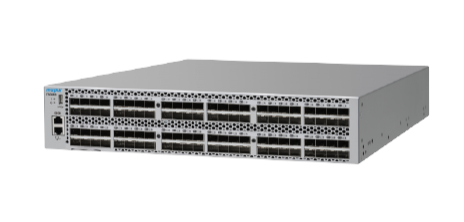

光纤交换机FS6800

作者:admin 更新时间:2020-06-02 点击数:

高扩展

        在2U的尺寸中配置48个连接设备的端口,每个交换机可扩展到96个16/8Gb设备端口(最大96个端口),且向后兼容8Gb和4Gb的设备和光学配件。

        基于帧的链路聚合,将多条ISL链路合并为一条逻辑链路,以实现高效的带宽利用和负载均衡。

  高可靠

        迅速可靠的性能:采用无阻塞架构,提供无争议的、全双工的带宽,每个交换机1536Gbps总带宽可提高投资利用率。

        完备的兼容性:可以与业界主流厂商的存储、服务器进行兼容。

技术规格

硬件特性

每个交换机端口数

• 48-96个16/8Gbps 端口(以24个端口的增量从48口升级到72、96口)

• 16Gb、8Gb等多种FC协议

• 适应的Trunking,智能路径选择端口类型

• 任何端口都是通用、自动发现、自配置的,呈现下面的端口状态:D_Port、E_Port、F_Port、M_Port、EX_Port

性能特征

Fabric架构延迟

• 4/8/16Gbps,所有的端口自动适应

• 本地交换端口延时为700ns;端口组间延时为2.1μs

• 本地交换组间16Gbps的直通路由(cut-through routing)

总带宽

• 单机最大支持1536Gbps,96端口X 16Gbps的数据速率

• 无阻塞的结构

软件特性

可视化界面:

• 所有关键部件LED指示灯、基于Web的管理界面和故障定位指示

软件功能:

• ISL Trunking链路捆绑软件

• FV软件:Fabric Vision 软件许可(提供高级诊断,监控管理功能)

• EF长距离传输软件:Extended Fabric长距离传输软件

• ESB软件包:企业级软件包(包括Fabric Vision,ISL Trunking, Extended Fabric软件)

• 路由许可:IR路由软件
